一、数据采集卡基础概念与分类体系

1.1 核心概念：连接物理世界与数字世界的桥梁

数据采集卡（Data Acquisition Card，简称 DAQ卡）的核心定义是作为一种硬件设备，充当物理世界与数字世界（通常是计算机系统）之间的关键接口。其根本任务在于实现信号的双向转换：一方面，将工业现场或实验室中连续变化的模拟信号（如电压、电流、温度、压力、振动等）转换为计算机可以处理和存储的数字信号；另一方面，也能将计算机的数字指令转换为模拟控制信号输出，以驱动外部执行机构。

在一个典型的数据采集系统中，数据采集卡处于承上启下的核心枢纽位置，其系统架构关系可概括为：

1物理信号 → [传感器] → [信号调理电路] → **[数据采集卡]** → [计算机/控制器] → [数据分析/存储/显示软件] → [执行机构]
2

它负责接收从传感器传来并经过初步调理的原始信号，完成高质量的数字化，并将结果传输给上位机软件进行后续处理、分析与决策。

1.2 数据采集卡的核心功能构成

数据采集卡并非简单的信号转换器，而是一个集成了多项关键任务的复合功能单元，其核心功能主要包括：

• 信号采集与转换：通过内部的模数转换器（ADC） 实现模拟输入（AI）的数字化，以及通过数模转换器（DAC） 实现数字到模拟输出（AO）的转换。同时处理数字输入（DI）和数字输出（DO）信号。
• 信号调理与处理：在ADC转换前后，对信号进行预处理，如放大微弱信号、滤波去除噪声、电气隔离以保障系统安全并抑制干扰，以及对特定传感器提供激励或进行线性化补偿。
• 数据缓存与存储：为解决高速数据流与有限传输带宽之间的矛盾，现代采集卡常集成多级存储体系，包括用于高速实时数据暂存的PSRAM/SRAM，用于存储关键参数且拥有近乎无限擦写寿命的FRAM，以及用于长期保存历史数据或固件的大容量Flash。
  原文
• 通信与数据传输：通过各种总线接口（如USB、以太网、PCIe、RS-485等）作为桥梁，将处理后的数据高速、可靠地传输至上位机或控制网络。
• 定时、同步与触发控制：提供精确的定时/计数功能，支持多通道的硬件同步采集，并能响应外部触发信号，以精准捕捉瞬态事件。

1.3 与传统测量仪器的本质区别

数据采集卡与传统独立测量仪器（如示波器、万用表）在本质上是两种不同的产品形态，其核心区别如下：

表格

简言之，传统测量仪器是面向最终用户的“专用工具”，而数据采集卡是面向系统集成商的“通用信号接口”模块，是构建复杂智能测控系统的基石。

1.4 多维度的分类体系

数据采集卡可根据不同维度进行分类，形成一套完整的选型参考体系。

1.4.1 按核心性能（采样率）分类

这是最基础的分类方式，直接关联被测信号的频率特性。

表格

1.4.2 按总线接口类型分类

这决定了采集卡与主机的连接方式和系统部署形态。

• 内部总线型：如 PCI/PCIe（提供高带宽）、PXI/PXIe（用于高可靠性模块化测试系统），直接插入计算机背板。
• 外部总线型：如 USB（即插即用，便携）、以太网（支持远程网络化部署）、RS-485（适用于远距离分布式工业网络），通过线缆连接。

1.4.3 按功能与应用分类

根据处理的信号类型和集成的功能模块划分。

• 模拟输入卡 (AI卡)：专用于采集电压/电流信号。
• 模拟输出卡 (AO卡)：专用于输出模拟控制信号。
  原文
• 数字I/O卡 (DI/DO卡)：处理开关量信号。
  原文
• 多功能卡：最常见工业形态，集成AI、AO、DI、DO、计数等多种功能于一体。如DABL7606, DABM-D223。
• 温度采集卡：专为热电偶/热电阻设计，内置冷端补偿等专用调理电路。如 DABT系列 (DABT7689)。
  原文
• 同步采集卡：每个AI通道配备独立ADC，实现真正的同时刻采样，用于振动、多相电力分析等需精确相位关系的场景。如DABL7606。
  原文
• 复用采集卡：多通道共享一个ADC，轮流采样，总采样率为各通道共享。如DABL7689。
  原文
• 隔离型采集卡：在信号通道与系统间采用电气隔离（光耦/磁耦），显著提高抗干扰能力和系统安全性。如 DABL-G511（隔离RS-485/ADC/DAC/DI）。
  原文

章节小结

数据采集卡作为一种将物理信号数字化的核心硬件接口，其定义、功能与传统仪器有本质区别。其分类是一个多维度体系，实际选型需综合考量：首先依据信号频率确定采样率档位；其次根据精度要求确定分辨率；再根据信号类型和数量确定功能与通道配置；最后结合部署环境选择总线接口，并评估是否需要隔离等特殊功能。理解这一基础概念与分类体系，是后续进行深入技术解析和正确选型应用的前提。

原文

二、硬件架构深度解析

数据采集卡远非一个简单的ADC芯片封装，而是一个精密协同的混合信号系统。其硬件架构的设计目标，是在复杂的工业电磁环境下，实现从物理世界信号到可信数字数据的高保真、高可靠转换。本章将深入剖析其内部核心子系统及其协同工作机制。

原文

2.1 整体架构视图：从信号入口到数据出口

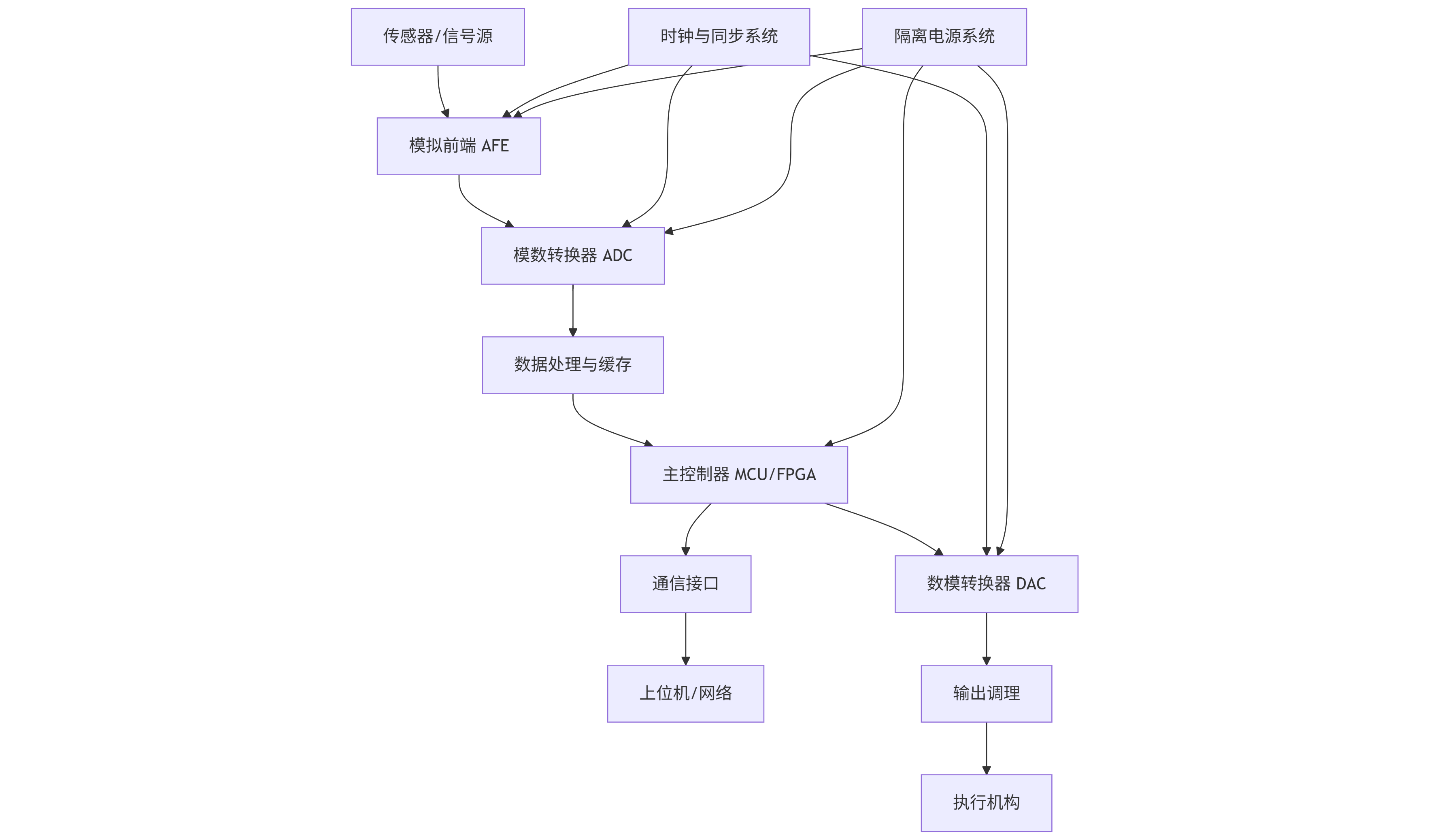

一个典型的工业级数据采集卡硬件架构，遵循清晰的信号流与数据流路径，其核心子系统构成如下所示的闭环：

信号流（采集路径）：外部模拟信号 → 模拟前端（放大、滤波、隔离） → ADC（采样、量化、编码） → 数字数据 → 主控制器处理与缓存 → 通过接口上传。
控制流（输出路径）：上位机指令 → 主控制器 → DAC（数字到模拟转换） → 输出调理 → 驱动外部执行机构。
支撑系统：精密的时钟系统为所有时序操作提供基准；全面的隔离电源系统确保各子系统在电气噪声环境中独立、纯净地工作。

2.2 模拟前端：信号的“守门人”与“化妆师”

模拟前端是信号进入数字世界前的第一道关卡，其设计直接决定原始信号的质量。

• 核心功能：将传感器输出的原始信号（往往微弱、含噪、量程不匹配）“调理”成适合ADC采集的“干净”信号。
• 关键电路与设计：
  • 放大：采用仪表放大器（如AD623、INA333）或可编程增益放大器，将毫伏级微弱信号线性放大至ADC的最佳输入量程（如±5V， ±10V）。
  • 滤波：必须包含抗混叠滤波器（通常为一阶或二阶RC低通滤波器），其截止频率略高于有用信号最高频率，以滤除高于采样率一半（fs/2）的高频噪声，防止混叠失真。
  • 隔离：工业应用的关键。采用隔离放大器或数字隔离器，并配合独立的隔离电源，彻底切断传感器端与采集卡数字系统之间的电气连接，消除地环路干扰和共模电压，保障系统安全。
  • 信号转换：例如，通过精密采样电阻（如250Ω）将工业标准的4-20mA电流环信号转换为1-5V的电压信号。
• PCB布局的“硬核”要求：模拟前端的性能不仅取决于电路设计，更依赖于严格的PCB布局。
  • 数模地分离：明确划分模拟地与数字地，并采用单点接地策略（通常在ADC下方或电源入口处连接）。
    原文
  • 电源去耦：为每个模拟器件（运放、ADC）的电源引脚就近布置大小搭配的去耦电容（如10μF电解电容并联100nF陶瓷电容）。
    原文
  • 走线保护：模拟信号线尽量短直，对敏感线路采用“包地”处理，ADC基准电压走线需特别加粗并独立保护。
    原文

2.3 数据转换核心：ADC与DAC的精密舞步

2.3.1 模数转换器：世界的数字化

ADC是将连续模拟信号转换为离散数字信号的核心，其选型决定了采集卡的性能基线。

• 工作原理四步曲：采样（由时钟控制抓取瞬时值）→ 保持（采样保持器稳定电压）→ 量化（将电压归入离散电平）→ 编码（输出二进制码）。
• 主流类型与选型：
  表格
  | ADC类型 | 核心原理 | 特点 | 典型应用场景 |
  | ---------- | -------- | ------------------ | ----------------------------- |
  | SAR型 | 逐次逼近 | 速度与精度平衡佳，功耗较低 | 通用工业多通道采集（如AD7606/AD7608） |
  | Σ-Δ型 | 过采样与噪声整形 | 分辨率极高，抗干扰强，速度慢 | 高精度低速测量（音频、应变、温度） |
  | 流水线型 | 多级流水作业 | 速度极快，功耗和复杂度高 | 高速数据流、通信信号处理 |
  | Flash型 | 并行比较 | 超高速，分辨率低，功耗大 | 超高速采集、示波器核心 |
• 架构设计要点：
  • 同步采样：高端采集卡为每个输入通道配备独立的采样保持器，由同一CONVST信号触发，实现真正的同时采样，消除通道间延迟，对振动、三相电分析至关重要。
    原文
  • 参考电压：采用低噪声、低漂移的专用基准源，其纯度直接决定ADC的绝对精度。

2.3.2 数模转换器：数字世界的回响

DAC负责将数字控制信号还原为模拟量，驱动执行机构。

• 核心架构链路：数字控制器 → 数字接口 → D/A核心芯片 → 模拟输出调理 → 执行机构。
• 设计关键：
  • 输出缓冲与调理：通常需运算放大器进行电流-电压转换、放大/衰减至标准工业范围（如0-10V），并进行低通滤波平滑波形。
  • 同步输出：多通道AO需共享同一时钟和触发信号，确保输出动作的严格同步。
  • 隔离设计：与ADC类似，采用隔离电源和数字隔离器，确保输出信号的纯净度。

2.4 时钟与同步系统：系统运行的“节拍器”

精密时序是所有数字化操作的基石。

• 时钟系统架构：采用多层多源架构。外部晶振提供稳定基准，通过锁相环倍频生成系统所需的高频时钟，再经分频器分配给CPU、总线及各类外设（ADC、DAC、定时器）。
• 同步机制：确保多通道、多板卡在时间轴上严格对齐。
  • 硬件同步：所有需同步的通道共享同一个主时钟源和启动触发信号。通过同步采样ADC（各通道独立ADC+统一CONVST）或多路同步采样保持器实现。
  • 软件与驱动配置：在驱动层，将需同步的通道配置在同一个采集任务中；输出时使用DMA进行原子操作，一次性下发所有通道数据，避免操作系统调度引入的抖动。

2.5 存储与数据处理系统：数据的“中转站”与“调度中心”

• 分层存储体系：
  • PSRAM/SRAM：作为高速数据缓存，临时存放ADC原始数据流，解决MCU内存瓶颈，确保高速连续采样不丢帧。
  • FRAM：作为关键参数存储器，存储设备配置、校准系数等需频繁更新且掉电不丢失的数据，其超高耐久性（超10¹⁴次读写）满足实时记录需求。
    原文
  • Flash：作为大容量存储仓库，存放固件、历史数据及需要长期保存的波形。
    原文
• 数据缓存机制：
  • DMA（直接存储器访问）：ADC数据不经过CPU，直接由DMA控制器搬运至缓冲区（如PSRAM），是保证高速采集流畅性的硬件基础。
    原文
  • 双缓冲/环形缓冲区：开辟两个缓冲区A和B。当ADC写入A区时，处理器可同时处理B区数据，写满后立即切换，实现采集与处理的完全并行，是“零丢数”连续采集的核心软件策略。
    原文

2.6 处理器与接口架构：系统的“大脑”与“四肢”

• 异构处理器架构：高性能采集卡常采用 ARM + FPGA 协同架构。
  • ARM（如STM32）：作为主控，负责系统管理、通信协议（Modbus, TCP/IP）、复杂算法和与上位机交互。
  • FPGA：作为硬件加速器，专精于高速并行处理：实现多通道ADC/DAC的精确时序控制、高速PWM生成、实时数字滤波（如FIR）以及定制协议接口（如QSPI数据搬运）。
• 接口与通信：
  • 物理接口：USB（用于全功能PC软件控制）、以太网（用于网络化远程监控）、RS-485（用于工业现场总线组网），部分型号支持CAN。
  • 通信协议：Modbus RTU（运行于RS-485）、Modbus TCP（运行于以太网）用于与工控设备集成；私有自定义协议（通常用于USB）用于实现上位机软件的深度控制与高速数据流传输。

2.7 总结：硬件架构的设计哲学

数据采集卡的硬件架构是一个围绕 “高保真转换” 与 “强抗干扰生存” 两大目标构建的精密系统。其设计精髓在于：

1. 信号链的完整性：从模拟前端调理、高精度数据转换，到最终的可靠输出，每个环节都针对工业环境的挑战进行了强化设计。
2. 子系统的
