Ospf网络类型：P2P和Broadcast

作者：24zhgjx-fuhao日期：2026/4/2

**一、P2P

**（一）、P2P的作用及特点

P2P（点到点）网络类型
**1.作用：
  1. 适用于连接两台路由器的链路‌，例如通过PPP（点对点协议）或HDLC（高级数据链路控制）封装的串行链路。
  2. 不需要进行DR（指定路由器）和BDR（备份指定路由器）的选举。
  3. 路由器之间可以直接建立邻接关系（Full状态），无需通过DR/BDR进行LSA（链路状态通告）的泛洪。
**2.特点：
  1. 无需选举DR/BDR‌：因为只有两个设备通信。
  2. 自动发现邻居‌：通过发送Hello报文自动发现邻居。
  3. 组播发送协议报文‌：使用组播地址 224.0.0.5 发送Hello、DD、LSR、LSU、LSAck等报文。
  4. 链路开销较低‌：通常用于点对点链路，开销计算简单。
  5. 无需手动配置邻居‌：OSPF可自动识别并建立邻居关系。

**(二）、实验拓扑

**(三）、实验代码

**R1

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname R1

[R1]interface s4/0/0

[R1-Serial4/0/0]ip address 12.1.1.1 24

[R1-Serial4/0/0]quit

[R1]interface LoopBack 0

[R1-LoopBack0]ip address 1.1.1.1 32

[R2-LoopBack0]quit

[R1]ospf router-id 1.1.1.1

[R1-ospf-1]area 0

[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

**R2

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname R2

[R2]interface s4/0/1

[R2-Serial4/0/1]ip address 12.1.1.2 24

[R2-Serial4/0/1]quit

[R2]interface LoopBack 0

[R2-LoopBack0]ip address 2.2.2.2 32

[R2-LoopBack0]quit

[R2]ospf router-id 2.2.2.2

[R2-ospf-1]area 0

[R2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

**(四）、实验测试

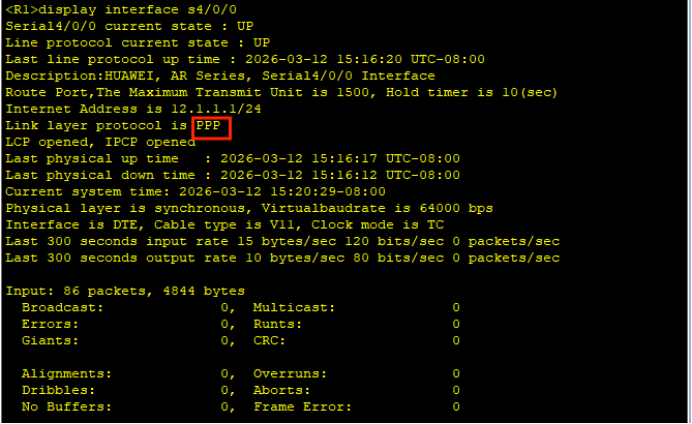

**查看接口的二层封装协议，可以看到协议为ppp

  1. **Serial4/0/0 current state : UP：接口物理状态开启。
  2. **Line protocol current state : UP：链路层协议状态开启。
  3. **Last protocol up time : 2026 - 03 - 12 15:16:20 UTC - 08:00：链路层协议最近一次变为 UP 的时间。
  4. **Description:HUAWEI, AR Series, Serial4/0/0 Interface：接口描述信息。
  5. ****Route Port, The Maximum Transmit Unit is 1500, Hold timer is 10(sec)**：路由端口，最大传输单元 1500 字节，保持计时器 10 秒。
  6. **Internet Address is 12.1.1.1/24：接口 IP 地址 12.1.1.1，子网掩码 255.255.255.0。
  7. **Link layer protocol is PPP：链路层协议为 PPP。
  8. **LCP opened, IPCP opened：LCP 和 IPCP 协商成功打开。
  9. **Last physical up time : 2026 - 03 - 12 15:16:12 UTC - 08:00：接口物理状态最近一次变为 UP 的时间。
  10. **Physical layer is synchronous, Virtualbaudrate is 64000 bps：物理层同步模式，虚拟波特率 64000 比特每秒。
  11. **Interface is DTE, Clock mode is TC：接口为 DTE 设备，时钟模式为 TC。
  12. 数据统计信息：
  • **Last 300 seconds input rate 15 bytes/sec 120 bits/sec 0 packets/sec：过去 300 秒输入速率。
  • **Last 300 seconds output rate 15 bytes/sec 120 bits/sec 0 packets/sec：过去 300 秒输出速率。
  • **Input: 86 packets, 4844 bytes：总的输入数据包和字节数。
  • **Broadcast: 0, Multicast: 0：输入广播包和组播包数量。
  • **Errors: 0, Runts: 0：输入错误包和超短数据包数量。
  • **Giants: 0, CRC: 0：输入超大数据包和 CRC 校验错误包数量。
  • **Alignments: 0, Overruns: 0：对齐错误包和超限错误包数量。
  • **Dribbles: 0, Aborts: 0：缓冲溢出错误包和中止错误包数量。
  • **No Buffers: 0, Frame Error: 0：无缓冲区错误包和帧错误包数量。

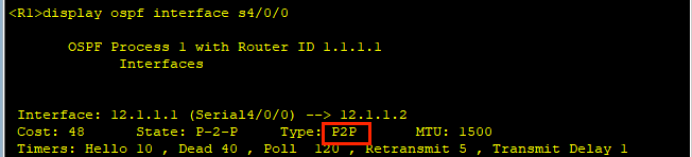

**查看网络类型，可以看到是P2P

  1. **display ospf interface s4/0/0：查看 OSPF 协议下 Serial4/0/0 接口相关信息的命令。
  2. **OSPF Process 1 with Router ID 1.1.1.1：OSPF 进程号为 1，路由器 ID 是 1.1.1.1。
  3. **Interfaces：标识接口相关信息部分。
  4. **Interface: 12.1.1.1 (Serial4/0/0) --> 12.1.1.2：接口 IP 地址为 12.1.1.1，接口类型是 Serial4/0/0，对端邻居 IP 地址是 12.1.1.2。
  5. **Timers: Hello 10, Dead 40, Poll 120, Retransmit 5, Transmit Delay 1：
  • **Hello 10：发送 OSPF Hello 包的时间间隔为 10 秒。
  • **Dead 40：Hello 包失效时间为 40 秒。
  • **Poll 120：对失效邻居的轮询时间为 120 秒。
  • **Retransmit 5：重传 LSA 的时间间隔为 5 秒。
  • **Transmit Delay 1：LSA 的传输延迟时间为 1 秒。

**二、Broadcast

**（一）、Broadcast的作用及特点

Broadcast（广播型多路访问）网络类型

**1.作用：
  1. ‌适用于以太网等支持广播的多路访问网络‌，如以太网（Ethernet）或FDDI（光纤分布式 数据接口）。
  2. 在该类网络中，OSPF会选举DR和BDR，以减少网络中LSA的泛洪，提高效率。
**2.特点：
  1. ‌需要选举DR/BDR‌：用于减少LSA泛洪，避免多台设备之间频繁交换LSA。
  2. ‌邻居发现‌：通过Hello报文自动发现邻居。
  3. ‌组播发送协议报文‌：
  4. 使用组播地址 224.0.0.5 发送Hello、LSU、LSAck报文。
  5. 使用组播地址 224.0.0.6 发送DR/BDR相关的Hello报文。
  6. ‌非DR/BDR设备只与DR/BDR建立邻接关系‌：DROther路由器之间只建立邻居关系，不交换LSA。
  7. ‌默认网络类型‌：当链路层协议为Ethernet或FDDI时，OSPF默认认为是Broadcast类型。

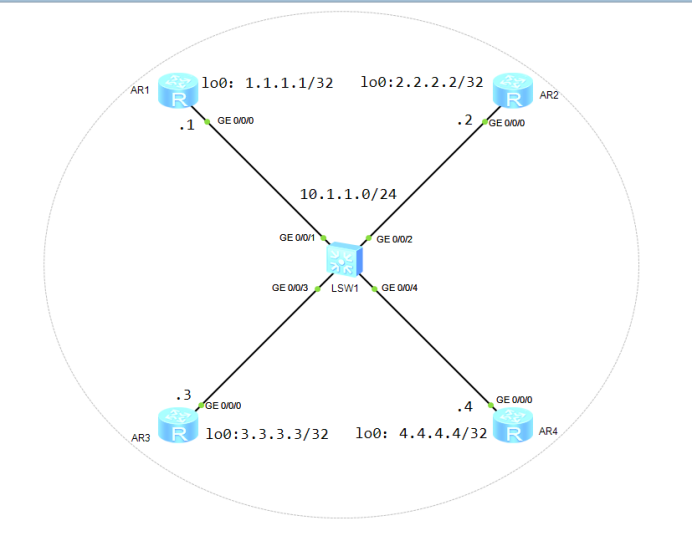

**（二）、实验拓扑

**（三）、实验代码

**R1

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname R1

[R1]interface g0/0/0

[R1-GigabitEthernet0/0/0]ip address 10.1.1.1 24

[R1-GigabitEthernet0/0/0]quit

[R1]interface loopback 0

[R1-LoopBack0]ip address 1.1.1.1 32

[R1-LoopBack0]quit

[R1]ospf router-id 1.1.1.1

[R1-ospf-1]area 0

[R1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

**R2

<Huawei>system-view.

[Huawei]undo info-center enable

[Huawei]sysname R2

[R2]interface g0/0/0

[R2-GigabitEthernet0/0/0]ip address 10.1.1.2 24

[R2-GigabitEthernet0/0/0]quit

[R2]interface loopback 0

[R2-LoopBack0]ip address 2.2.2.2 32

[R2-LoopBack0]quit

[R2]ospf router-id 2.2.2.2

[R2-ospf-1]area 0

[R2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

**R3

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname R3

[R3]interface g0/0/0

[R3-GigabitEthernet0/0/0]ip address 10.1.1.3 24

[R3-GigabitEthernet0/0/0]quit

[R3]interface loopback 0

[R3-LoopBack0]ip address 3.3.3.3 32

[R3-LoopBack0]quit

[R3]ospf router-id 3.3.3.3

[R3-ospf-1]area 0

[R3-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0

**R4

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname R4

[R4]interface g0/0/0

[R4-GigabitEthernet0/0/0]ip address 10.1.1.4 24

[R4-GigabitEthernet0/0/0]quit

[R4]interface loopback 0

[R4-LoopBack0]ip address 4.4.4.4 32

[R4-LoopBack0]quit

[R4]ospf router-id 4.4.4.4

[R4-ospf-1]area 0

[R4-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0

**（四）、实验测试

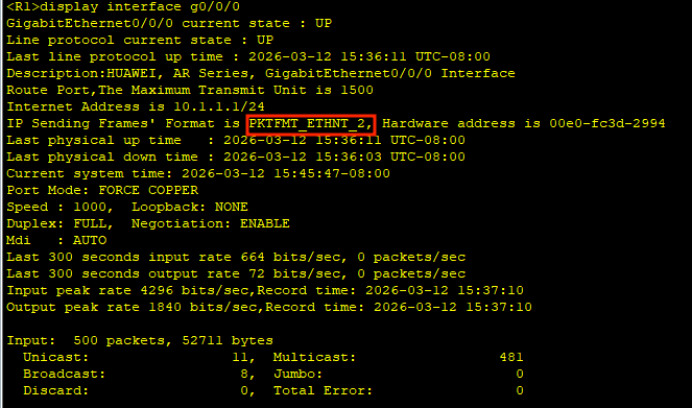

查看接口的二层封装，可以看到二层协议是PKTFMT_ETHNT_2

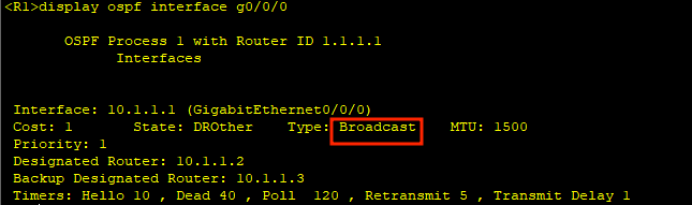

查看网络类型，可以看到是Broadcast

**三、P2P 与 Broadcast 的主要区别

特性P2P（点到点）Broadcast（广播型）
‌****连接设备数**‌仅限两台设备支持多台设备
‌****是否选举DR/BDR**‌否是
‌****邻居关系建立方式**‌自动发现自动发现
‌****邻接关系建立**‌直接建立邻接关系（Full）与DR/BDR建立邻接关系
‌****报文发送方式**‌组播（224.0.0.5）组播（224.0.0.5 和 224.0.0.6）
‌****是否需要手动配置邻居**‌否否
‌****典型链路层协议**‌PPP、HDLCEthernet、FDDI

**四、总结

P2P网络‌适合于点对点链路，配置简单，无需DR/BDR选举，适用于专线、串行链路等场景。

‌Broadcast网络‌适合于以太网等支持广播的多路访问网络，通过DR/BDR机制减少LSA泛洪，适用于局域网等场景。
